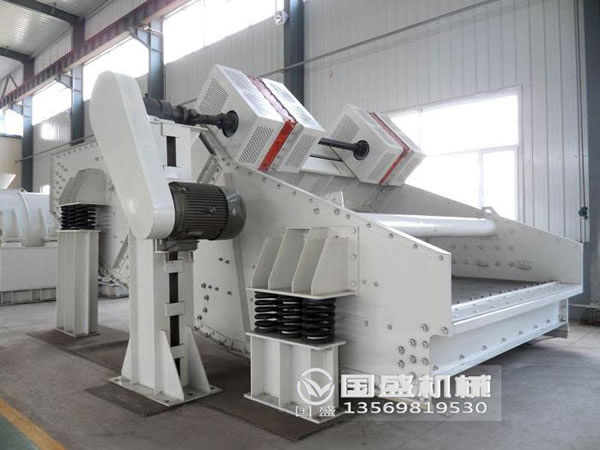

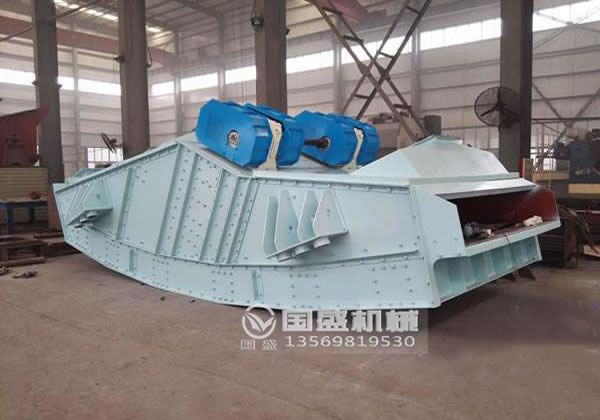

香蕉振動篩

  香蕉振動篩是由電動機和激振器作為振動源，激振器主要是由偏心軸、皮帶輪、軸承及軸承座等組成，激振器安裝在篩箱側板上，并由電動機通過三角皮帶或軟連接與其相連，電動機帶動偏心軸旋轉，產生離心慣性力，迫使篩箱振動。香蕉篩篩箱運動軌跡為橢圓，同時篩面有較大的傾角（20°），物料從入料端落入篩網后在振動力的作用下迅速前進、松散透篩，完成篩分作業。

產品優勢

1、功率消耗少，振動強度大(9-12mm)，篩分效率高（＞95%）；
     2、選用國內知名品牌篩面配置，物料處理能力大；
     3、重量輕，工作噪音低，運行平穩；
     4、篩機操作維護簡單、使用安全、性價比高。

工作原理

  香蕉振動篩在入料端有一斜坡面，先以34°開始，緊接著以一定數目的角度下降到大約為10°的出料端為止。篩面采用不同傾角的折線形式，從入料端到出料端物料層厚度是不變。各段篩面上物料量與流速比值穩定、料層較高，呈現均勻狀態篩分效率顯著提高，比相同有效面積篩分機的處理量提高1-2倍，對于細粒含量高，特別是物料中料度占分級粒度尺寸小于1/2的物料含量較大時，香蕉型振動篩分機具有極高的篩分效率。

香蕉振動篩參數

型號	篩面面積 (㎡)	給料粒度 (mm)	處理量 (t/h)	篩面傾角 ( o )	篩孔尺寸 (mm)	雙振幅 (mm)	電壓 ( v )	功率 (kw)
ZXD1560	9	≤300	80-400	5-25 五段篩面	5-50	8-12	380	2×11
ZXD2060	12		110-500					2×15
ZXD2560	15		130-650					2×18.5
ZXD3060	18		160-750					2×22
ZXD3073	21.9		190-800					2×30
ZXD3642	15.12		130-650					2×15
ZXD3660	21.6		200-800					2×22
ZXD2590	22.5		200-800					2×22
ZXD3090	27		240-1100					2×30
ZXD3690	32.4		300-1350					2×37

注：以上香蕉振動篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。

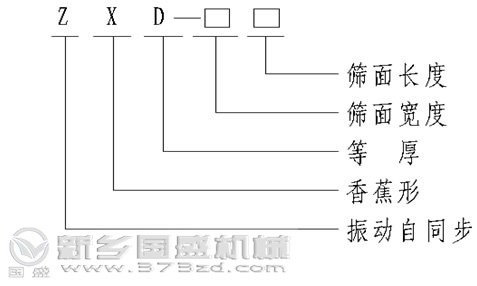

產品型號標識:

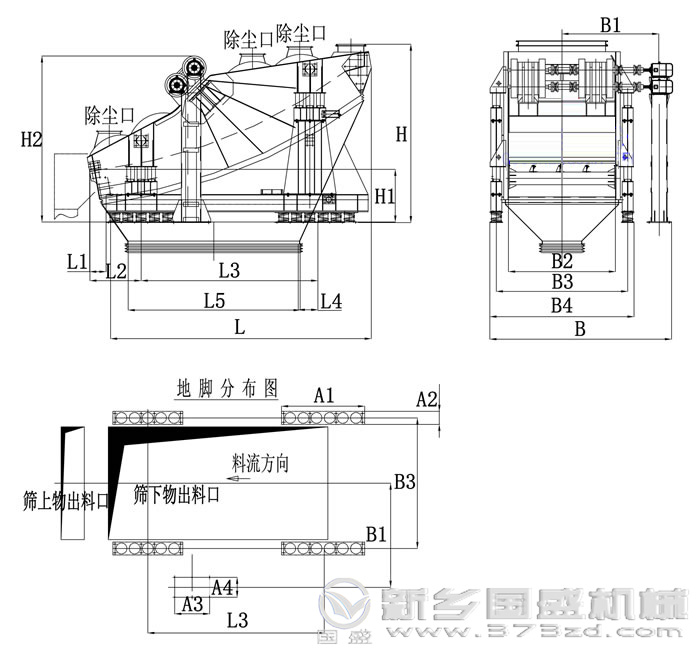

尺寸對照

型號	L	L1	L3	L4	L5	H	H1	H2	B	B1	B2	B3	B4	A1	A2	A3	A4
ZXD1560	6049	121	3913	933	2917	3910	1500	3600	4900	2650	1500	1950	2350	1600	220	900	800
ZXD2060	6049	121	3913	933	2917	3910	1500	3600	5400	2900	2000	2450	2850	2000	220	900	800
ZXD2560	6051	123	4454	154	3050	3611	1203	3303	5900	3150	2500	2950	3350	2000	350	1200	1200
ZXD3060	6051	123	4454	154	3050	3910	1203	3600	6400	3400	3000	3450	4000	2200	350	1200	1200
ZXD3073	7777	598	4587	0	4911	4161	1800	3870	6094	3032	3000	3485	3966	2000	350	1200	1200
ZXD3642	4756	145	2923	0	3100	2787	834	1810	5700	2800	3600	4000	4500	1200	280	1000	800
ZXD3660	6051	123	5554	154	3050	4100	1203	3700	7000	4000	3600	4160	4700	2200	300	1200	1200
ZXD2590	9647	529	6910	1173	5852	4900	1452	4545	6688	3500	2528	3000	3390	2300	350	1500	1500
ZXD3090	9647	529	6910	1173	5852	4900	1452	4545	7143	3500	3028	3500	3890	2300	350	1500	1500
ZXD3690	9647	529	6910	1173	5852	4900	1452	4545	7700	3750	3628	4324	4700	2400	350	1500	1500

產品維護

一、安全警示
     1、在篩子啟動之前，所有的保護罩應當安裝就位，并且所有人員撤離篩子；
     2、在各種保護罩沒有固定之前嚴禁啟動篩機；
     3 、在篩機啟動和停機過程中不要站在距篩機一米范圍之內；
     4 、當篩機在運行過程中不要站在振動部件上；
     5 、在篩機上開始做任何工作之前必須將篩機電機斷電且使篩機停穩。
二、每日檢查
     1 、檢查篩機運行過程中，激振器、電機和傳動軸工作是否正常。
     2 、檢查篩機運行過程中，振動狀態是否正常。
     3、注意篩機各部任何可能的松動。
     4、 檢查物料堵塞篩面或篩面損壞。
     5、報告篩機運行過程中來自篩體、激振器和電機的任何異常噪聲。
     6、任何故障或損壞必須立即排除。局部問題假如被忽略的話都可能導致主要結構上的故障。
三、每周檢查
     1 、檢查激振器、電機和傳動軸狀態是否正常；
     2 、檢查激振器、電機和軸承溫升是否正常；
     3、停機后檢查篩機所有連接螺栓，特別是激振器固定螺栓是否松動；
     4、停機檢查各結構件和襯板篩板是否磨損、破裂或者損壞；
     5 、任何故障或損壞必須立即排除。
